石墨換熱器是一種不錯的換熱器，在好多領域應用廣泛，當我們大家在購買使用換熱器的時候，要了解好換熱器的結構原理等情況，才能保證其的使用效果，今天就來為大家介紹下換熱器的一些結構和工作原理及優缺點等供大家了解

一、結構

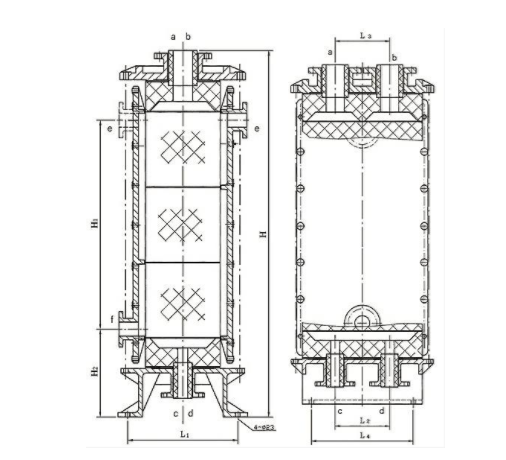

按其結構可分為塊孔式﹑管殼式和板式3種類型。 塊孔式﹕由若干個帶孔的塊狀石墨組件組裝而成。 管殼式﹕管殼式換熱器在換熱器中占有重要地位﹐按結構又分為固定式和浮頭式兩種。 板式﹕板式換熱器用石墨板粘結制成。此外﹐還有沉浸式﹑噴淋式和套管式等(見蛇管式換熱器﹑套管式換熱器)。
二、優缺點
耐腐蝕性能好﹐傳熱面不易結垢﹐傳熱性能良好。但石墨易脆裂﹐抗彎和抗拉強度低﹐因而只能用于低壓﹐即使承壓能力最好的塊孔狀結構﹐其工作壓力一般也僅為0.3～0.5兆帕。換熱器的成本高﹐體積大﹐使用不多。它主要用于鹽酸﹑硫酸﹑醋酸和磷酸等腐蝕性介質的換熱﹐如用作醋酸和醋酸酐的冷凝器等。
三、工作原理
石墨不但具有耐酸腐蝕性，而且具有良好的導熱性能，將石墨芯體做成垂直和水平互相分隔開的塊孔式結構，當兩種介質彼此通過時，高溫介質不斷地把熱量傳給石墨換熱器，低溫介質不斷從轉換器得到熱量，從而實現熱交換。
