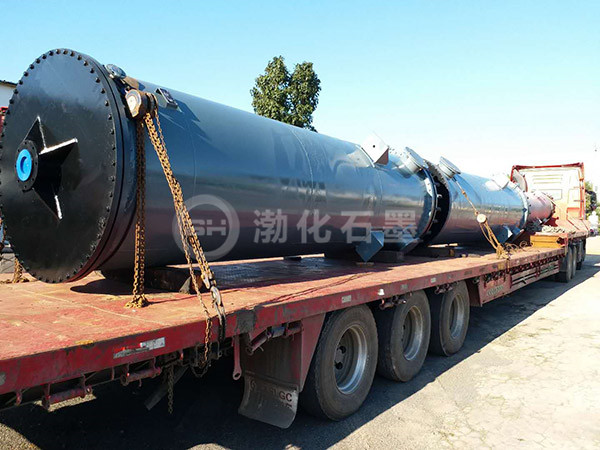

MS降膜式石墨吸收器

150-6688-1996

137-0648-5646

石墨制化工設備廠家渤化石墨

中國?山東?青島萊西市姜山工業園泰光西路

2020-09-26 15:23

信息詳情

石墨降膜吸收器由氣-液分布器、吸收冷卻段和氣液分離器三部分組成
。氣-液分布器由氣、液體進口管、穩壓環、配液管等不透性石墨件構成。從進口管輸入的吸收液經穩壓環底部的環隙進入上管板（或吸收換熱塊）上面的空間后，呈均勻分布狀態進入配液管。配液管亦稱導流管或溢流管，其上部開有均勻分布的4個V形切口，切口的一邊與管內壁相切。
吸收液沿切向進入，在管內形成螺旋狀擾動液膜下降。吸收冷卻段按結構型式分，有列管式和圓塊孔式兩種，他們的結構分別類同于列管式和圓孔式石墨熱交換器。下降至吸收冷卻段的吸收液沿著管（或孔）內壁呈膜狀流下，易溶于吸收液的氣體同向流動，與吸收液充分接觸，被吸收。溶解熱通過間壁傳遞給冷卻液帶出設備。未被吸收的氣體與產品一起進入位于設備底部提供分離空間的氣液分離器。分離后，氣體被送往尾氣塔，產品輸入貯槽。
結構特點：
石墨吸收器由氣液混合室、氣液分配器、吸收堰、吸收基體換熱塊，氣液分離器，金屬外殼等組成。塊與塊之間采用氟橡膠或柔性石墨“O型”密封圈或耐酸的平面橡膠圈密封。具有吸收效果好(成品酸濃度高，成品酸溫度低)，抗腐蝕性能好，抗腐蝕性能好，抗沖擊性能強，使用壽命長，操作穩定易于維修等特點。
